行业介绍

Industry Introduction

混凝土作为建筑工程的关键材料，广泛应用于各类基础设施与房屋建筑。然而，在其浇筑、硬化及长期使用过程中，内部结构极易受多种因素影响出现问题。施工环节的振捣不密实、水泥砂石配比不当，以及后期环境侵蚀、承载过重等，都可能引发裂缝、空洞、钢筋锈蚀等缺陷。这些内部隐患难以凭借肉眼从外观察觉，却会严重削弱混凝土结构的强度、耐久性，甚至危及整个建筑的安全，一旦建筑物投入使用，潜在风险将如“定时炸弹”，随时可能引发灾难性后果。

内窥镜应用

Endoscopic Applications

工业内窥镜为混凝土内部探伤提供了有效手段。

在检测时，常通过预先在混凝土结构上钻出的微小探测孔，将纤细且带有照明装置的内窥镜探头小心探入。其高清摄像头能够清晰捕捉混凝土内部画面，精准定位裂缝位置，测量裂缝宽度、深度等参数，判断裂缝走向对结构稳定性的影响。

对于空洞，内窥镜可直观呈现其大小、形状及分布，让检测人员了解混凝土内部密实度状况。在查看钢筋时，能近距离观察钢筋表面锈蚀程度、是否有脱粘现象，结合图像分析软件，依据获取的数据评估混凝土结构当前的健康状态，进而为后续修复、加固措施的制定提供关键依据，保障建筑安全稳固运行。

杰泰内窥镜

JEET Endoscopy

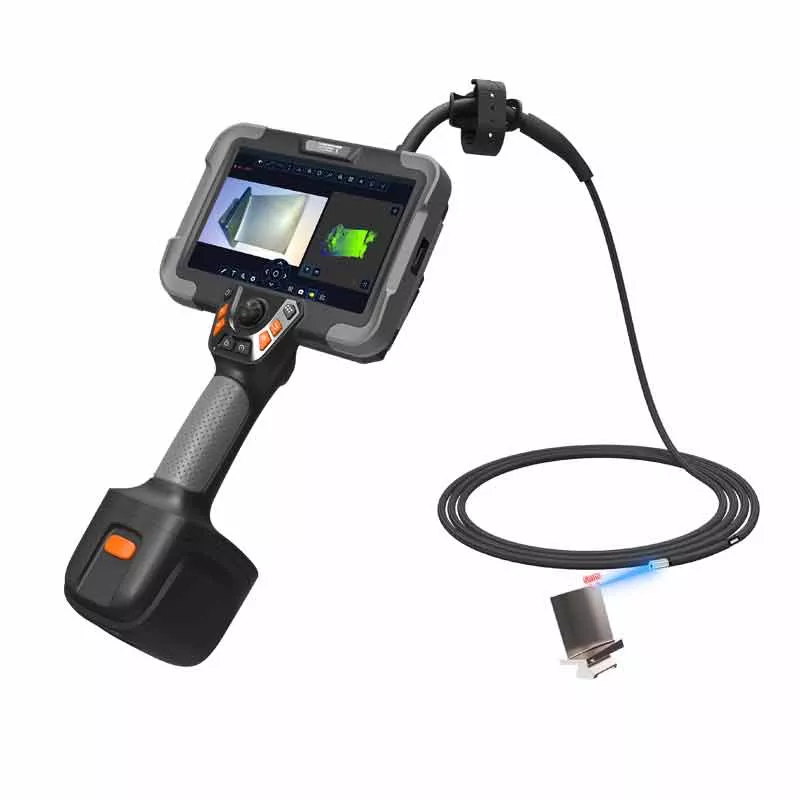

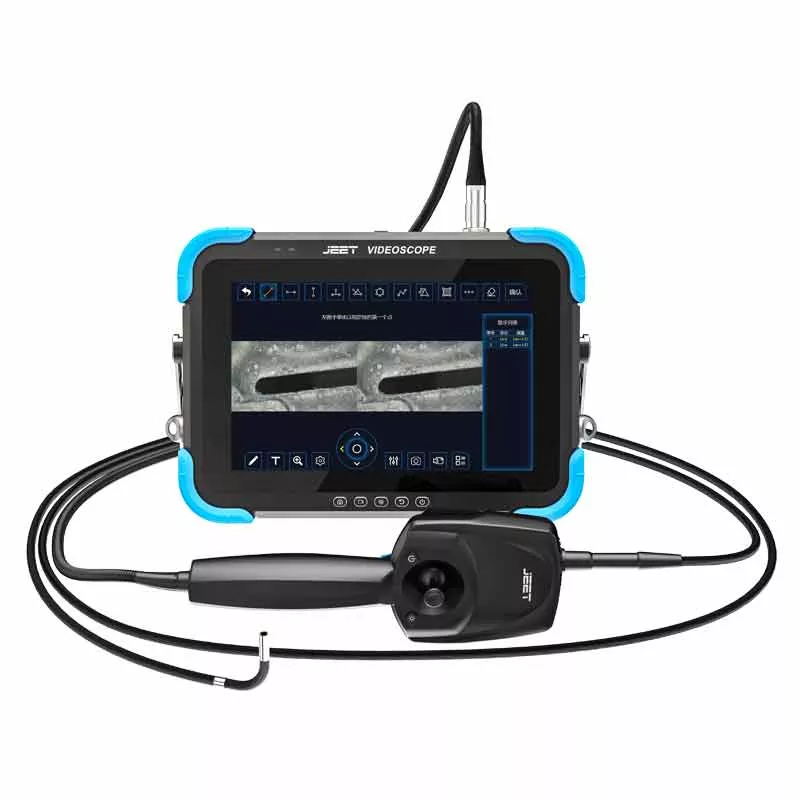

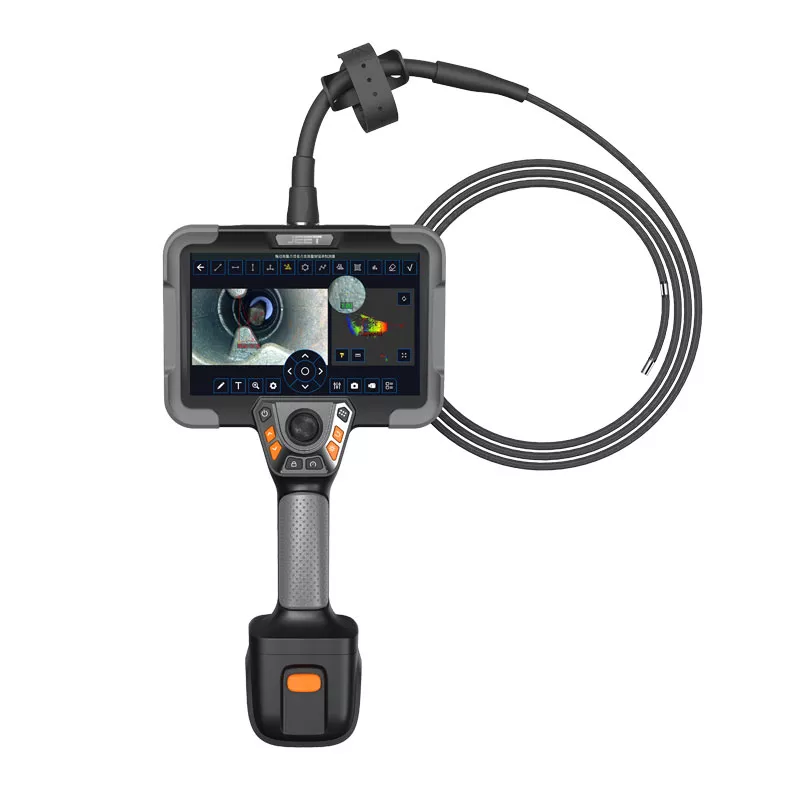

BX系列建筑三维测量内窥镜

01.3D云图扫描建模、快速测量

模块式设计，主机系统、管线系统、电源系统可拆卸分离，兼容4.5/5.0mm测量管线系统，可选择直视、侧视视向，根据需求定制管线长度，满足不同工况需求。

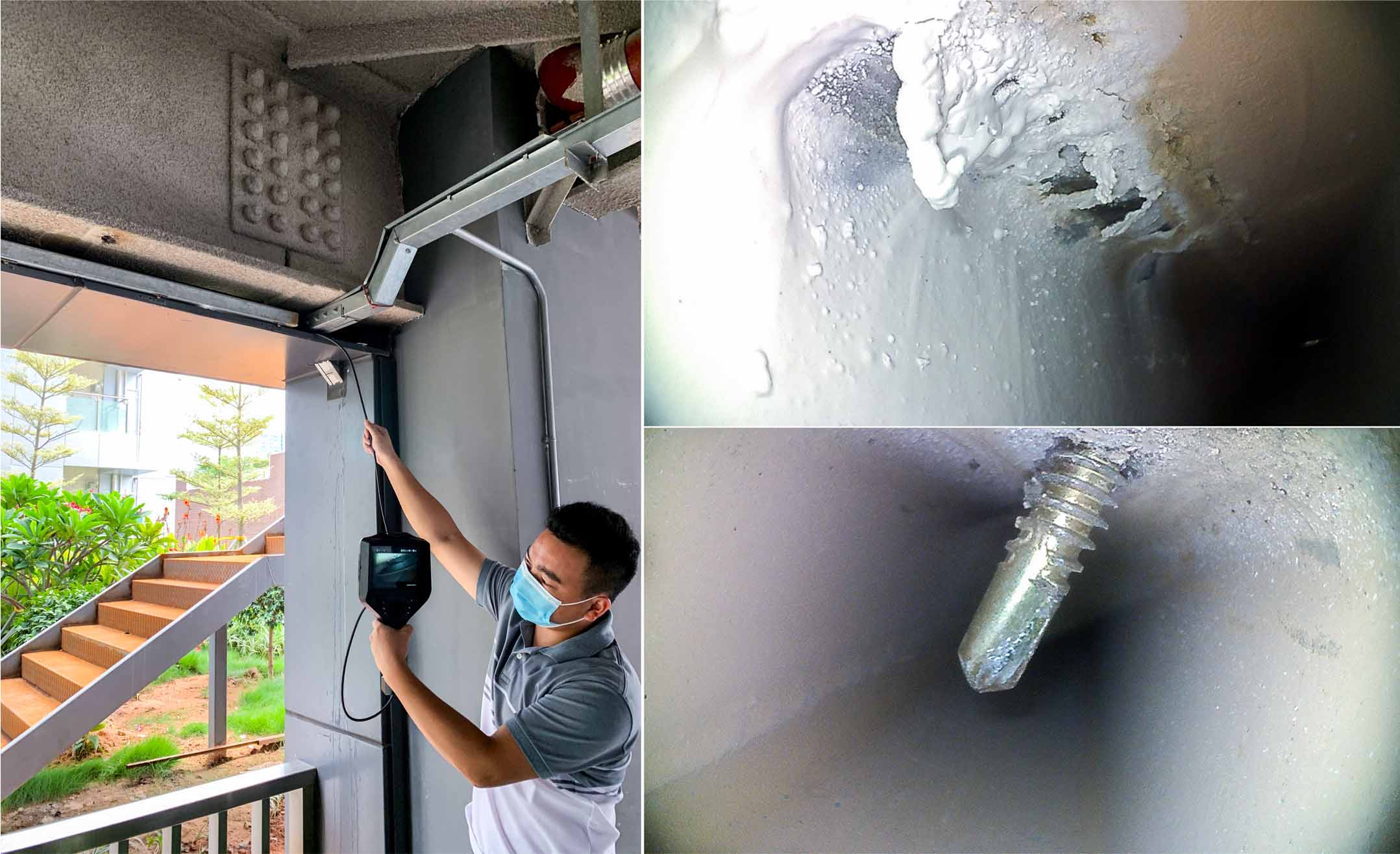

02.应用—观察套筒内钢筋插入长度及灌浆饱满度情况

①三维测量内窥镜观察套筒内钢筋插入长度：判定钢筋插入长度是否满足要求

（a）测量连接钢筋插入段末端到浆孔道的相对距离是否满足要求；

（b）测量钢筋末端与限位挡卡的垂直距离；

②三维测量内窥镜观察灌浆饱满度情况：检测孔道末端周边的灌浆料是否密实

（c）检测孔道末端周边的灌浆料是否密实；

（d）测量预成孔与灌浆料上表面的垂直距离；
