电检尖兵|工业内窥镜在火电厂锅炉检测中的重点应用

行业介绍

Industry Introduction

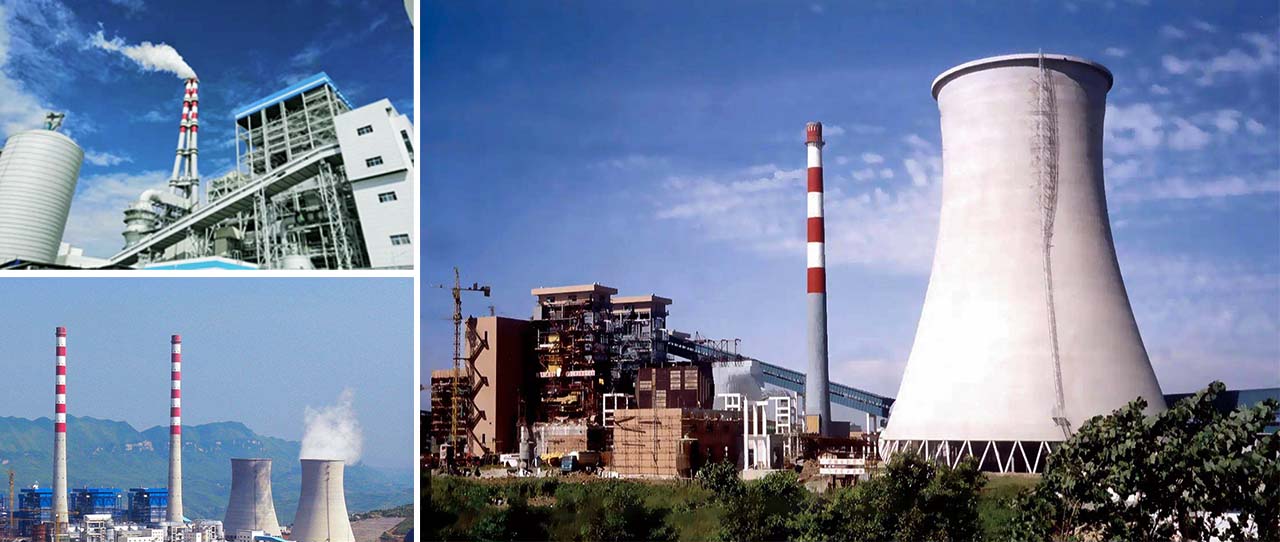

火电厂锅炉作为火力发电的核心装备，肩负着将燃料化学能高效转化为热能，进而产生高温高压蒸汽推动汽轮机运转的重任。其运行条件极为严苛，内部长期处于高温（可达上千摄氏度）、高压（数十兆帕）状态，且遭受燃料燃烧产物如飞灰、二氧化硫、氮氧化物等带来的强烈腐蚀，以及高速气流裹挟飞灰颗粒造成的冲刷磨损。在这种恶劣工况下，锅炉的关键部件，诸如水冷壁、过热器、再热器、省煤器等，随着运行时间增加，极易出现各类隐患。水冷壁可能出现管壁腐蚀减薄、鼓包变形甚至开裂，影响炉膛的密封性与受热均匀性；过热器、再热器因管内蒸汽参数高，易产生管壁超温导致的蠕变、腐蚀穿孔以及管排变形堵塞；省煤器则常面临飞灰磨损、低温腐蚀等问题。一旦这些部件故障频发，不仅会降低锅炉热效率，导致发电成本攀升，更可能引发爆管、泄漏等严重事故，迫使机组紧急停机，威胁电力供应的连续性，给企业带来巨大经济损失，因此，火电厂锅炉的定期精准检测十分重要。

内窥镜应用

Endoscopic Applications

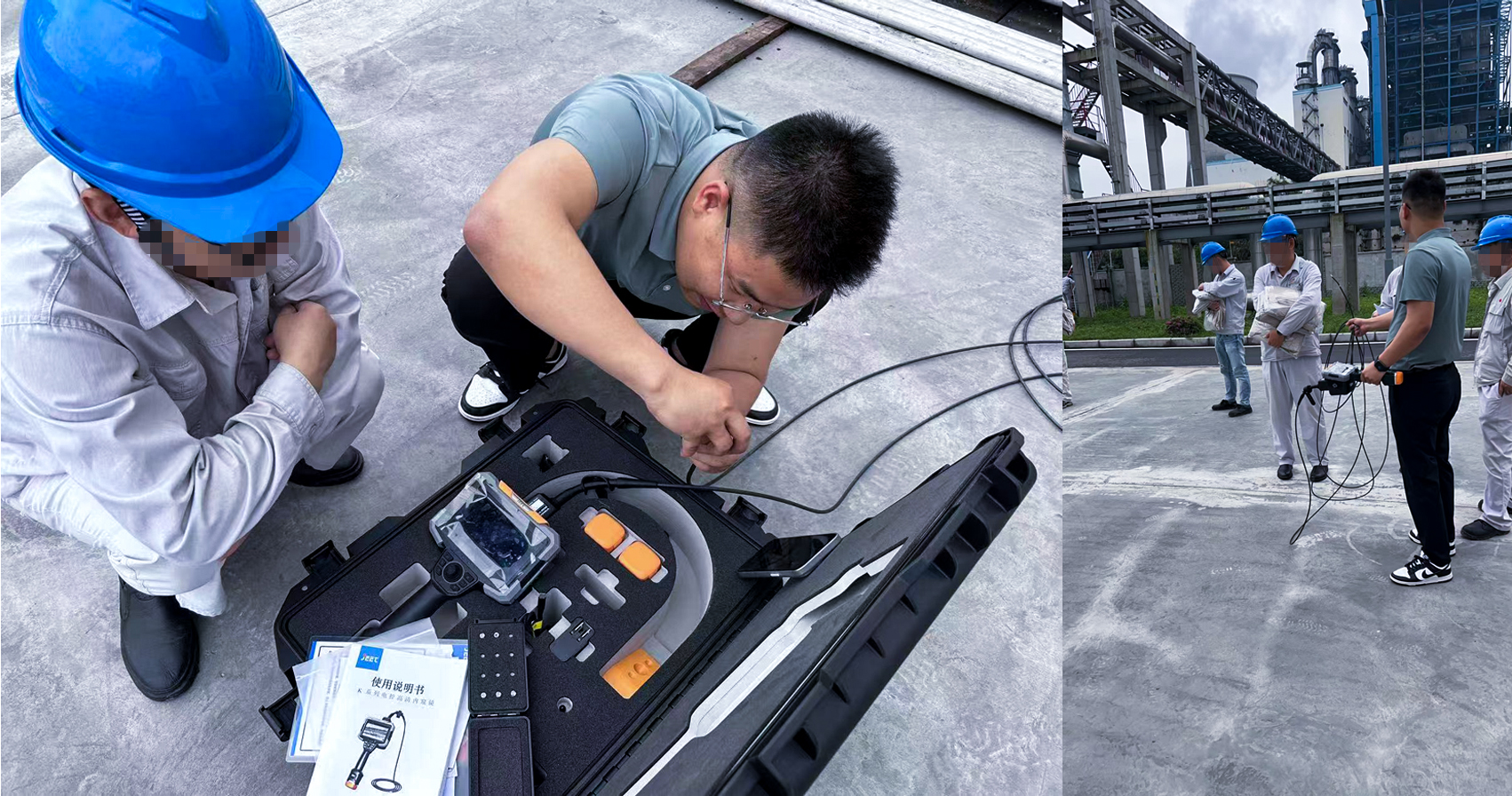

而工业内窥镜作为一种先进的无损检测技术，在火电厂锅炉检测中发挥着至关重要的作用。其特殊的尺寸设计能够在不破坏被检测物体表面的情况下，准确观察物体内部的表面结构和工作状态。

一、在安装中的应用

在火力发电厂设备的安装过程中，锅炉汽机等设备在制造厂生产、运输、吊装及安装过程中，均会产生污染物在管道内，从而降低管道的清洁度。因此，主要的检查对象为各类联箱集箱、管排、管道等。为了确保管道的清洁度，需要结合安装阶段性的特点有计划地进行工业内窥镜检查。

二、在检修中的应用

火力发电厂在进行常规性检修阶段，应在管道对口焊接前进行工业内窥镜检查，排除机组运行过程及检修期间由于操作失误而造成的管道异物堵塞。对于突发性的运行故障，应针对引起故障关联的管道，在弯头、集箱及变径部位重点进行工业内窥镜检查。

三、对特定设备的检测

锅炉各类联箱、炉内外管道、汽机大轴中心孔、汽轮机内部，其他容器腔体内部以及其他管道内部等，均是需要通过工业内窥镜进行检测的部位。

四、应对复杂环境

由于锅炉联箱内部结构复杂，温度高、压力大，传统的检测方法往往难以深入观察。而工业内窥镜可以更好地观察到设备内部情况，发现潜在问题，提高设备运行的可靠性。

五、降低爆管风险

新建的火力发电厂单机容量大，超临界以及超超临界发电技术得到广泛应用。由于蒸汽温度和压力参数不断提高，锅炉管道管壁厚度大而内管径小，导致爆管事故频发。工业内窥镜的应用能够有效地对管道清洁度进行检查，降低锅炉爆管的风险。

杰泰内窥镜

JEET Endoscopy

K系列电控高清视频内窥镜

5.7英寸高清智能触摸屏，触控灵敏操作精准；200万/100万超高清像素，画质超清晰，真实还原图像效果；多种图片特效，提高图片对比度，搭配自动缺陷识别框选，更快更精准的发现被检物缺陷。

01.360°电控转向，精准定位

360°电动转向结构，探头全向任意转向，210°超大弯曲角度，可全方位观察被检物情况。轻按摇杆一键锁定/复位，轻拨摇杆，微调转向，探头定位更精准；快速/慢速转向调节，大大提高了转向效率。

02.快速无极调焦

①无极调焦：通过无级调焦旋钮，更改探头的景深范围，以便满足客户不同的检测需求；

②双螺旋光学镜头：通过更换镜头，改变近焦/中焦/远焦景深或改变直视/侧视视向，满足多个应用工况的需求。

03.多种规格管线系统

模块化设计，管线系统和电池模块可拆卸更换。一个主机系统，搭配多个管线系统，可以同时满足客户不同的内腔大小、入孔大小，检测距离远近等多样化检测需求。

04.多种光源可选

管线系统可搭配白光、红外光、紫外光等多种光源，还可选配辅助照明：白光/紫外光，根据检测工况，有针对性的挑选光源，有助于更好的检测出被检物的缺陷。

05.多样化功能

K系列高清电控内窥镜同时搭载了基准型对比测量、检测报告、超温预警、文件智能化管理等多种功能。

06.多样化配件
