行业介绍

Industry Introduction

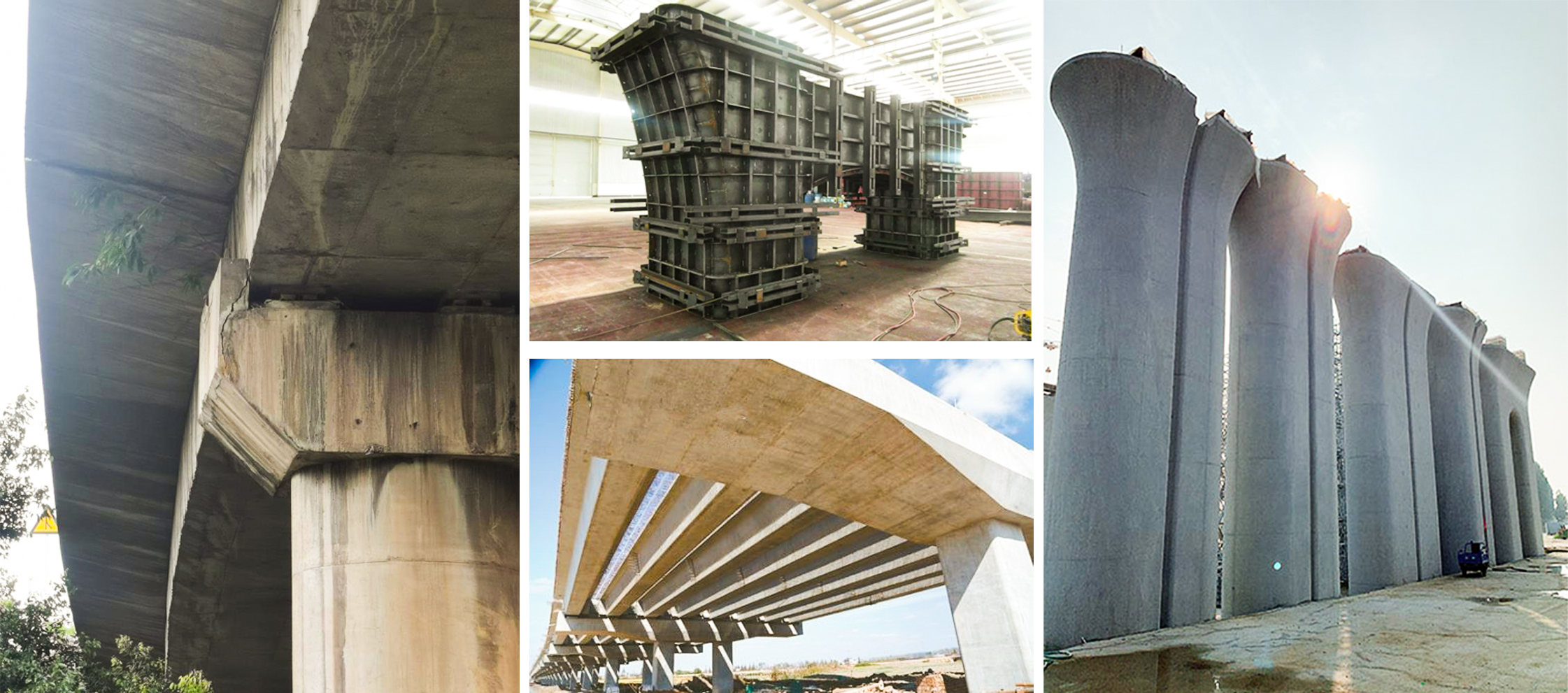

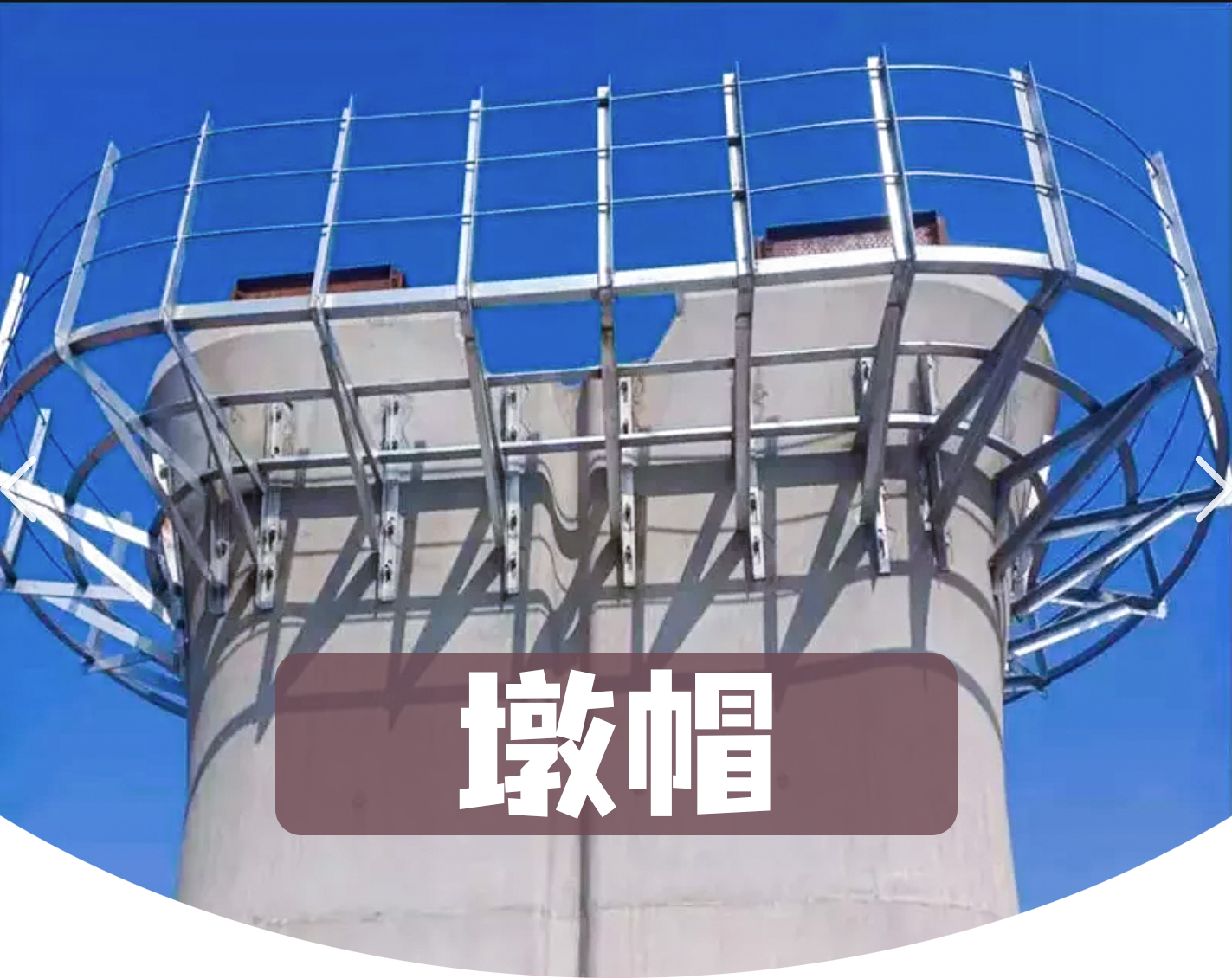

墩帽是桥梁墩台顶部的重要结构部件，它直接承受上部结构传来的荷载，并将其传递给墩身和基础。墩帽一般由钢筋混凝土浇筑而成，其质量和状态对桥梁的稳定性与安全性起着关键作用。在长期使用过程中，墩帽可能会出现裂缝、钢筋锈蚀、混凝土内部缺陷等问题，这些问题若不及时发现和处理，会影响桥梁的整体结构性能，甚至危及交通安全。

内窥镜应用

Endoscopic Applications

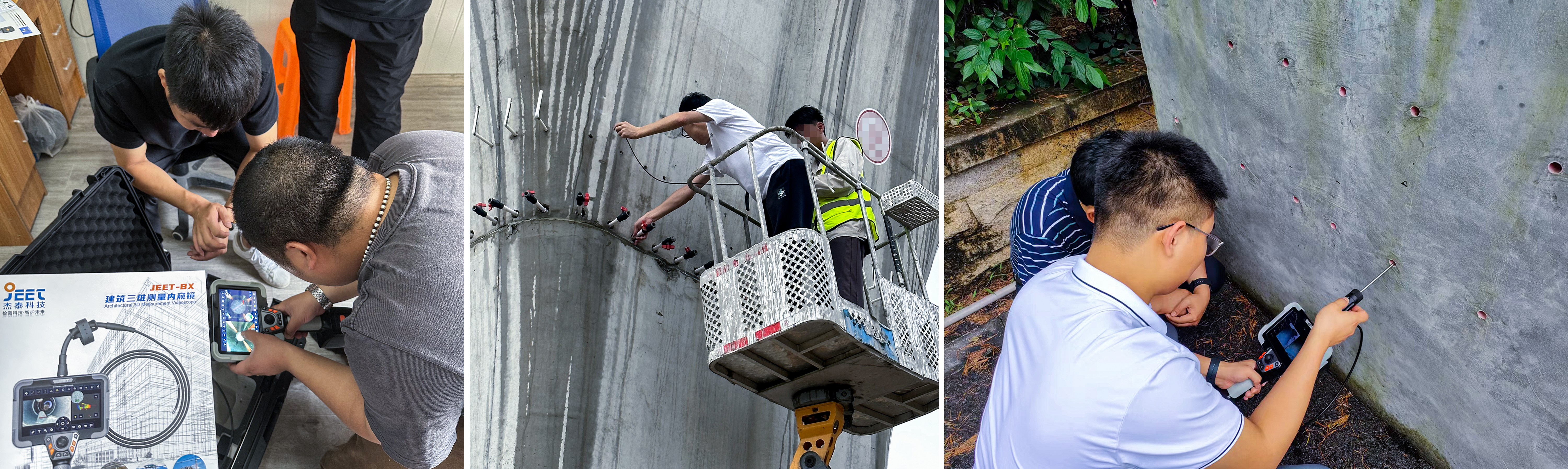

在墩帽检测时，对于一些肉眼难以直接观察到的部位，如预留孔道内部、混凝土较深位置等，工业内窥镜便可以发挥重要作用。通过一些辅助工具，将工业内窥镜的探头送入这些隐蔽部位。利用工业内窥镜的照明和成像功能，检测人员能够清晰查看孔道内是否存在杂物堆积、波纹管是否破损。这些问题将关系到后张法预应力施工的质量。同时，可以观察混凝土内部有无空洞、蜂窝麻面等缺陷，并判断缺陷的大小和分布范围。还能检测钢筋表面是否有锈蚀迹象，评估锈蚀程度。根据工业内窥镜获取的图像资料，检测人员可以准确评估墩帽的结构状况，为后续的维护、加固等措施提供可靠依据，保障桥梁的安全使用。

杰泰内窥镜

JEET Endoscopy

BX系列建筑三维测量内窥镜

01.3D云图扫描建模、快速测量

模块式设计，主机系统、管线系统、电源系统可拆卸分离，兼容4.5/5.0mm测量管线系统，可选择直视、侧视视向，根据需求定制管线长度，满足不同工况需求。

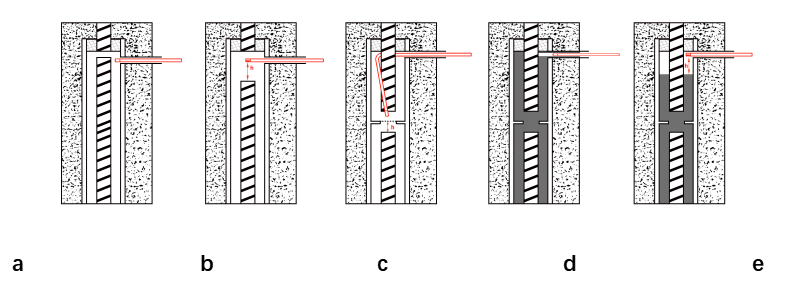

02.应用—观察套筒内钢筋插入长度及灌浆饱满度情况

①三维测量内窥镜观察套筒内钢筋插入长度：判定钢筋插入长度是否满足要求

（a）测量连接钢筋插入段末端到浆孔道的相对距离是否满足要求；

（b）测量钢筋末端与限位挡卡的垂直距离；

②三维测量内窥镜观察灌浆饱满度情况：检测孔道末端周边的灌浆料是否密实

（c）检测孔道末端周边的灌浆料是否密实；

（d）测量预成孔与灌浆料上表面的垂直距离；
